Радиомост Ubiquiti LiteBeam 5AC LR (LBE-5AC-LR)

Ubiquiti LiteBeam AC Gen2 LR — Клиентское устройство airMAX ac

Обзор

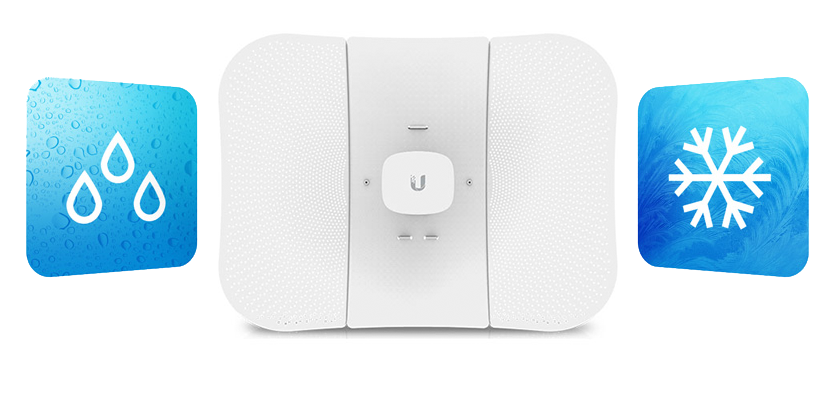

LiteBeam AC Gen2 LR — лёгкое беспроводное устройство серии airMAX ac GEN2 от Ubiquiti Networks. Работает в частотном диапазоне 5150–5875 МГц, поддерживает стандарты 802.11a/n/ac. Использует технологию InnerFeed™, объединяющую всю беспроводную систему в корпусе излучателя и исключающую потерю мощности. Дальность связи увеличена благодаря усилению антенны 26 dBi. Устройство оптимизировано для работы на больших расстояниях (Long Range) и обеспечивает стабильное соединение в условиях помех за счёт узкой диаграммы направленности (10°). Корпус состоит из алюминиевого отражателя и УФ-стабилизированного пластика радиомодуля, что гарантирует долговечность при наружной установке. Рабочая температура от –40 до +70 °C и ветровая нагрузка до 200 км/ч позволяют использовать LiteBeam AC Gen2 LR в любых климатических зонах.

Режимы работы

• Клиентское устройство или базовая станция в соединениях «точка-многоточка» (PtMP)

• Мощный клиент беспроводной Wi‑Fi сети (при подключении к базовым станциям airMAX)

• Компонент беспроводного моста «точка-точка» (PtP) для организации транзитных линий

Управление и настройка
Настройка осуществляется через:

• Веб-интерфейс (airOS) — доступ по HTTPS, все параметры радио, сети и безопасности.

• Мобильное приложение «UMobile» (бесплатно, App Store и Google Play) — быстрая настройка через Bluetooth.
  Отдельный радиомодуль на частоте 2,4 ГГц позволяет конфигурировать устройство даже на мачте без подключения к

  основному порту Ethernet.





















  Технология TDMA
  Все устройства airMAX AC используют TDMA-протокол (Time Division Multiple Access). Он уменьшает искажения и задержки, увеличивая пропускную способность и масштабируемость сети. TDMA исключает коллизии, характерные для обычного Wi-Fi, что особенно важно в плотных PtMP-сетях.

  Программное обеспечение
  Устройство работает под управлением airOS (версии 8.x). Встроенная технология airView (частотный сканер) помогает распознать помехи и найти свободный диапазон. Поддерживается централизованное управление через CRM Point и U CRM Control. Также доступны SNMP, Syslog, автоматическая настройка ACK, регулировка мощности и выбор ширины канала (10/20/30/40/50/60/80 МГц для PtP, до 40 МГц для PtMP).

  Важно по совместимости

  • Устройства airMAX AC могут быть базовой станцией для airMAX M (прошивка airOS 6.0+ на M и 8.0+ на AC).

  • Подключение устройств airMAX M как клиентов к airMAX AC невозможно.

  • Устройства airMAX AC не работают в стандартных Wi-Fi сетях 802.11n/ac — используется только проприетарный протокол airMAX.

  Установка

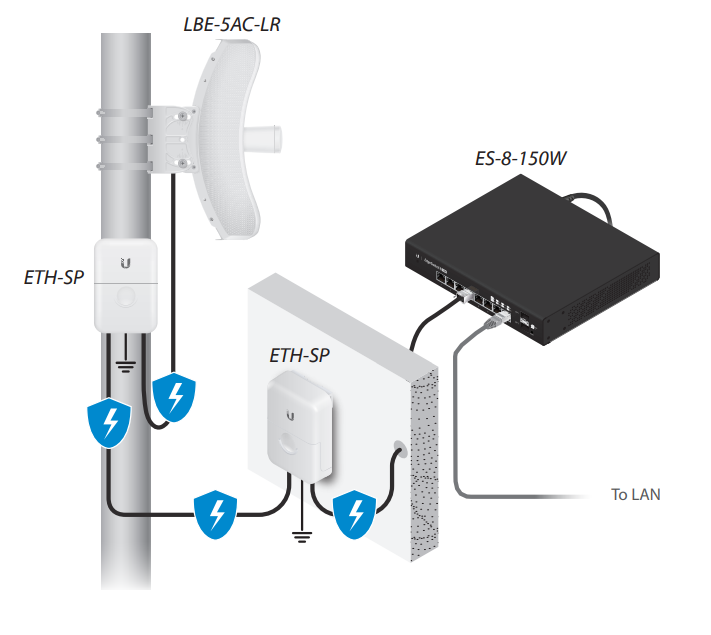

  Форм-фактор предполагает установку на мачту (столб) диаметром 25–63 мм. В комплект входит крепление с пузырьковым уровнем для точной ориентации по горизонтали и вертикали. Устройство выдерживает температуру от –40 до +70 °C и ветер до 200 км/ч. Сборка отражателя (центральный и два боковых сегмента) проста и не требует специальных инструментов.

  Питание
  Питание осуществляется через комплектный PoE-адаптер 1 Гбит 24 В, 0.3 А (пассивный PoE, контакты 4,5+; 7,8-). Кабель питания для адаптера входит в комплект. Альтернативно можно использовать коммутаторы UniFi Switch или EdgeSwitch с поддержкой Passive PoE 24 В. Максимальное энергопотребление — 7 Вт.






  ХАРАКТЕРИСТИКИ

  Параметр	Значение
  Артикул	LBE-5AC-LR
  Тип устройства	Клиентское CPE / Базовая станция airMAX ac
  Частотный диапазон	5150–5875 МГц (5 ГГц)
  Стандарт беспроводной связи	802.11a/n/ac (airMAX ac)
  Макс. скорость передачи (TCP)	до 450 Мбит/с
  Реальная пропускная способность	~300–400 Мбит/с (зависит от условий)
  Мощность радиомодуля	25 dBm (макс.)
  Тип антенны	Интегрированная параболическая направленная
  Коэффициент усиления антенны	26 dBi
  Ширина луча (3 дБ)	10° (азимут и угол места)
  Поляризация	Вертикальная и горизонтальная
  MIMO	2×2
  Ширина канала (настраиваемая)	PtP: 10/20/30/40/50/60/80 МГц; PtMP: 10/20/30/40 МГц
  Процессор	MIPS 74Kc
  Частота процессора	720 МГц (оценочно)
  Оперативная память (RAM)	64 МБ DDR2
  Флеш-память (ROM)	8 МБ
  Операционная система	airOS (версия 8.x)
  Скорость LAN порта	1 Гбит/с (10/100/1000)
  PoE на входе	Passive PoE 24 В (контакты 4,5+; 7,8-)
  Блок питания в комплекте	PoE-адаптер 1 Гбит 24 В, 0.3 А
  Кабель питания в комплекте	Да (шнур для адаптера)
  Входное напряжение (PoE in)	24 В ±10%
  Макс. потребляемая мощность	7 Вт
  Защита от статического электричества	Воздух: ±24 кВ, Контакт: ±24 кВ
  Материал корпуса (отражатель)	Алюминий
  Материал корпуса (радиомодуль)	Пластик, устойчивый к УФ
  Кнопка сброса	Да
  Индикаторы (LED)	Питание, LAN, сигнал (RSSI)
  Встроенный пузырьковый уровень	Да
  Рабочая температура	от –40 до +70 °C
  Допустимая влажность	от 5 до 95% (без конденсации)
  Макс. скорость ветра	200 км/ч
  Ударопрочность	IEC 68-2-6 (вибрации)
  Габариты (Ш×В×Г)	512,5 × 385,75 × 258,3 мм
  Вес (устройство)	2,037 кг
  Крепление на мачту	Да (входит в комплект)
  Диаметр мачты	25–63 мм
  Крепление на стену	Да (кронштейны приобретаются отдельно)
  Управление	Веб-интерфейс (HTTP/HTTPS), SNMP, CLI (SSH)
  Безопасность	WPA2-PSK, WPA2-Enterprise, AES, фильтрация MAC
  VLAN	802.1Q
  QoS	WMM, приоритезация трафика
  ACK автоподстройка	Да (на основе дальности)
  Режим "Align Antenna"	Да (отображение RSSI в реальном времени)
  Спектроанализатор airView	Да
  Централизованное управление	CRM Point, U CRM Control, UNMS
  Обновление прошивки	Через веб-интерфейс, UNMS
  Поддержка IPv6	Да
  Сертификаты	CE, FCC, IC
  Соответствие RoHS	Да
  Производитель	Ubiquiti Inc.

  КОМПЛЕКТАЦИЯ

  Комплектующее	Количество
  Антенный отражатель: центральный сегмент	1 шт.
  Антенный отражатель: боковые сегменты	2 шт.
  Антенный излучатель	1 шт.
  Крепежный элемент для радиомодуля и отражателя (с пузырьковым уровнем)	1 шт.
  Крепление на мачту (включая хомут, болты, гайки)	1 компл.
  PoE-адаптер питания 1 Гбит 24 В, 0.3 А	1 шт.
  Кабель питания	1 шт.
  Краткое руководство пользователя	1 шт.

  Обратите внимание! Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений. При заказе оборудования проверяйте актуальные данные на официальных сайтах производителя
