Радиомост Ubiquiti LiteBeam M5-23 (LBE-M5-23)

Ubiquiti Litebeam M5-23 — Беспроводной радиомост PtP

Обзор
Litebeam M5-23 — мощный радиомост семейства airMAX M, предназначенный для соединений «точка-точка» (PtP) и использования в качестве клиентского оборудования для подключения к удалённой базовой станции. Устройство представляет собой лёгкую конструкцию с решётчатым антенным отражателем, который обеспечивает высокую направленность и усиление 23 dBi. Дальность действия достигает 30 км (при прямой видимости и идеальных метеоусловиях). Благодаря прочному всепогодному корпусу из пластика, защищённому от влаги, пыли и ультрафиолета, Litebeam M5-23 надёжно работает в диапазоне температур от –40 до +70 °C. Устройство поддерживает фирменный протокол airMAX с TDMA-поллингом, который исключает коллизии пакетов и значительно повышает пропускную способность в сравнении с обычным Wi-Fi. Простая сборка, пластиковый зажим и шаровое крепление позволяют быстро установить радиомост на мачту без специальных инструментов.

Режимы работы

• Беспроводной мост «точка-точка» (PtP) — два устройства работают в паре, организуя транзитную линию.

• Клиентское устройство (Station) — подключение к удалённой базовой станции провайдера.

Ключевые особенности

• Поддержка протокола airMAX (TDMA-поллинг) — предотвращает наложение пакетов, увеличивает пропускную способность и уменьшает задержки.

• Всепогодный корпус из УФ-стабилизированного пластика — защита от влаги, пыли, грязи, коррозии.

• Широкий диапазон рабочих температур: от –40 до +70 °C.

• Лёгкая конструкция (вес 1,52 кг) и простая сборка — пластиковый зажим, шаровой кронштейн, встроенный пузырьковый уровень.

• Энергоэффективность: максимальная потребляемая мощность всего 4 Вт.

Управление и настройка
Настройка осуществляется через веб-интерфейс (airOS), доступный по HTTP/HTTPS. Поддерживается технология airMAX. Для использования всех возможностей прошивка должна быть не ниже 5.6.3. Через web-интерфейс доступны: выбор частоты (5150–5875 МГц), ширина канала (5/10/20/30/40 МГц), регулировка мощности, автоматический ACK, режим «выравнивание антенны» с отображением RSSI, настройки безопасности (WPA2-PSK/AES), VLAN, QoS, SNMP, Syslog.

Технология TDMA
Фирменный протокол airMAX používa TDMA-поллинг (Time Division Multiple Access). В отличие от стандартного Wi-Fi (CSMA/CA), где станции конкурируют за эфир, TDMA назначает каждому клиенту строго определённые временные слоты. Это полностью исключает коллизии, уменьшает джиттер и задержки, увеличивает масштабируемость сети (до 128 клиентов в PtMP).

Программное обеспечение
Устройство работает под управлением airOS (версия 5.6.x и выше). Основные функции:

• airView — встроенный спектроанализатор для поиска свободных каналов.

• airControl — централизованное управление несколькими устройствами.

• Поддержка автоматического выбора канала (ACS).

• Продвинутая фильтрация по IP и MAC.

• Режим моста или роутера (NAT).

Установка
Устройство монтируется на мачту (столб) диаметром от 25 до 63 мм с помощью шарового монтажного кронштейна и металлического хомута. Встроенный пузырьковый уровень облегчает выравнивание по горизонтали. Решётчатый отражатель собирается из центрального и двух боковых сегментов с помощью крепежного элемента. Корпус устойчив к атмосферным воздействиям, поэтому устройство можно эксплуатировать на открытом воздухе без дополнительной защиты

Питание
Питание осуществляется через комплектный PoE-адаптер 24 В, 0,2 А (максимальная мощность 4 Вт). В комплект входит кабель питания для адаптера. PoE пассивное (пины 4,5+; 7,8-). Допустимое напряжение 20–27 В DC.

ХАРАКТЕРИСТИКИ

Параметр	Значение
Артикул	LBE-M5-23
Тип устройства	Радиомост PtP / клиент airMAX
Частотный диапазон	5150–5875 МГц (5 ГГц)
Стандарты	802.11a/n (airMAX)
Макс. скорость передачи (TCP/IP)	до 150 Мбит/с
Дальность действия (макс.)	до 30 км (прямая видимость)
Процессор	Atheros MIPS 74Kc
Частота процессора	560 МГц
Оперативная память (RAM)	64 МБ DDR2
Флеш-память (ROM)	8 МБ
Коэффициент усиления антенны	23 dBi
Выходная мощность передатчика	26 dBm (макс.)
Тип антенны	Интегрированная параболическая (решётчатый отражатель)
Ширина луча (3 дБ)	8° (азимут), 8° (угол места)
Поляризация	Двойная линейная (вертикальная/горизонтальная)
КСВ	1,5:1
MIMO	2×2
Ширина канала	5/10/20/30/40 МГц (настраиваемая)
Макс. потребляемая мощность	4 Вт
Блок питания	PoE-адаптер 24 В, 0,2 А (в комплекте)
Кабель питания в комплекте	Да (шнур для адаптера)
Питание через Ethernet	Passive PoE (пины 4,5+; 7,8-)
Входное напряжение (PoE in)	20–27 В DC
Защита от ЭСР/ЭМИ	±24 кВ (контакт/воздух)
Материал корпуса	Пластик, устойчивый к УФ
Рабочая температура	от –40 до +70 °C
Допустимая влажность	от 5 до 95% (без конденсации)
Макс. скорость ветра	200 км/ч
Защита от ударов и вибраций	IEC 68-2-6
Габариты	189 × 189 × 125 мм
Вес (устройство)	1,52 кг
Вес с креплением	~1,8 кг
Крепление на мачту	Да (шаровой кронштейн, хомут)
Диаметр мачты	25–63 мм
Крепление на стену	Да (крепления приобретаются отдельно)
Поддерживаемые протоколы управления	HTTP/HTTPS, SNMP, Syslog, SSH
Режим работы	Мост / роутер (NAT)
Поддержка VLAN	802.1Q
QoS	Да (WMM)
Управление мощностью	Автоматическое / ручное (0–26 dBm)
ACK-автоподстройка	Да
Автоматический выбор канала (ACS)	Да
Спектроанализатор (airView)	Да
Безопасность	WPA2-PSK, WPA2-Enterprise, AES, фильтрация MAC
Обнаружение устройств	Ubiquiti Discovery Utility
Централизованное управление	airControl, UNMS
Прошивка	Обновление через веб-интерфейс или UNMS
Совместимость	airMAX M (только с airMAX M)
Поддержка IPv6	Да
Индикаторы (LED)	Питание, LAN, сигнал (4 уровня)
Кнопка сброса	Да (заводские настройки)
Сертификаты	CE, FCC, IC
Соответствие RoHS	Да
Производитель	Ubiquiti Inc.

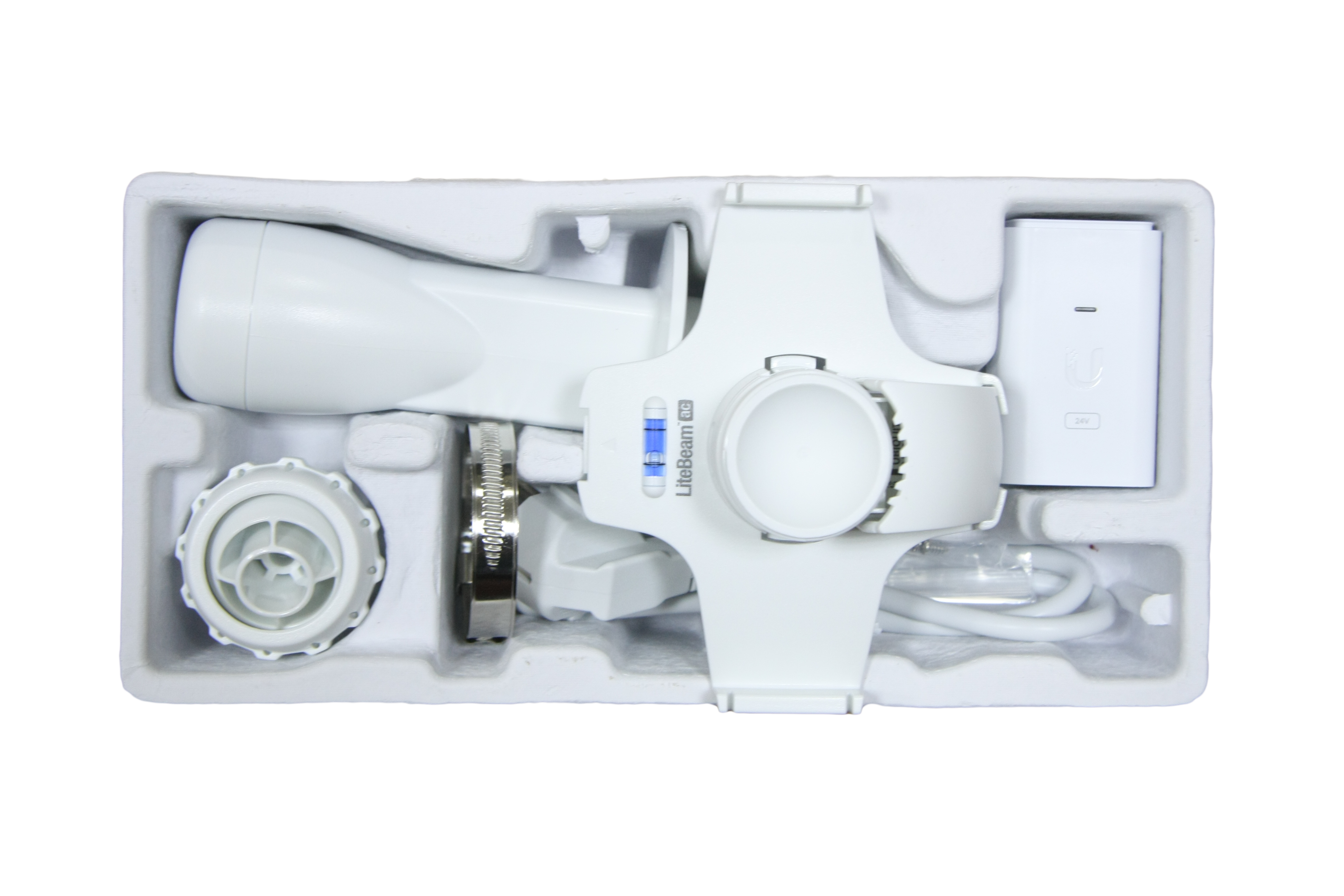

КОМПЛЕКТАЦИЯ

Комплектующее	Количество
Радиомодуль	1 шт.
Антенный отражатель: центральный сегмент	1 шт.
Антенный отражатель: боковые сегменты	2 шт.
Крепежный элемент для радиомодуля и отражателя (с пузырьковым уровнем)	1 шт.
Шаровой монтажный кронштейн для крепления на мачту	1 шт.
Хомут металлический для крепления на мачту	1 шт.
PoE-адаптер питания 10/100 Мбит 24 В, 0,2 А	1 шт.
Кабель питания	1 шт.
Краткое руководство пользователя	1 шт.

Обратите внимание! Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений. При заказе оборудования проверяйте актуальные данные на официальных сайтах производителя.
