Цена с учётом НДС
- Наличие: Нет в наличии
- Модель: AF60-XR
- Вес: 19.80кг
- Размеры: 78.00см x 78.00см x 46.00см

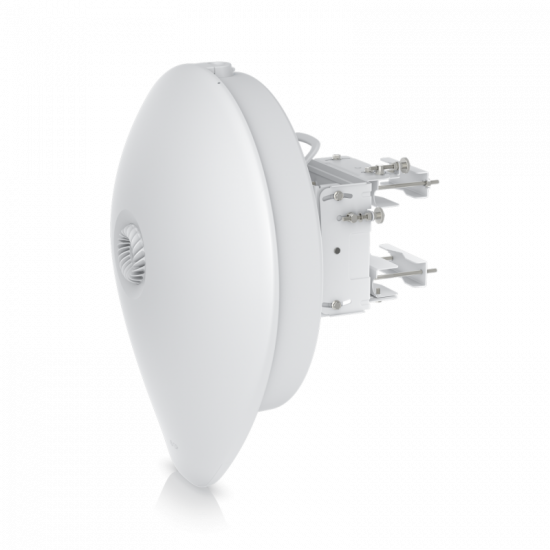

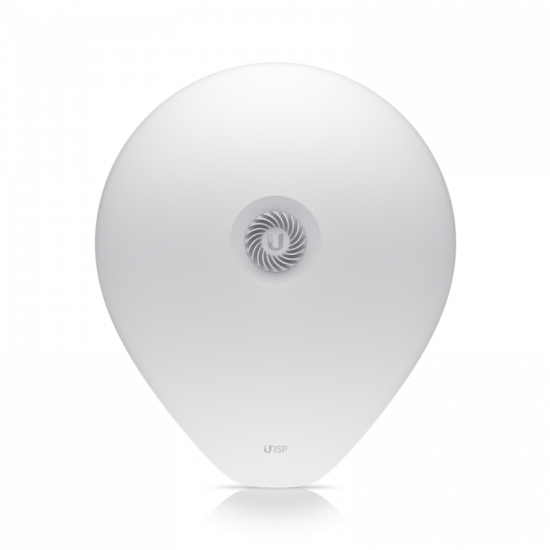

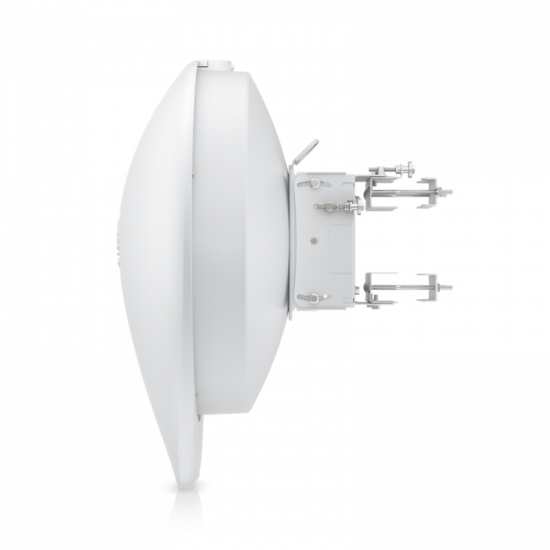

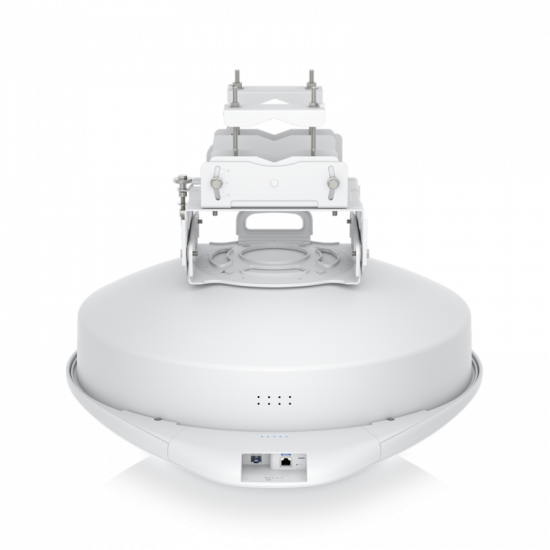

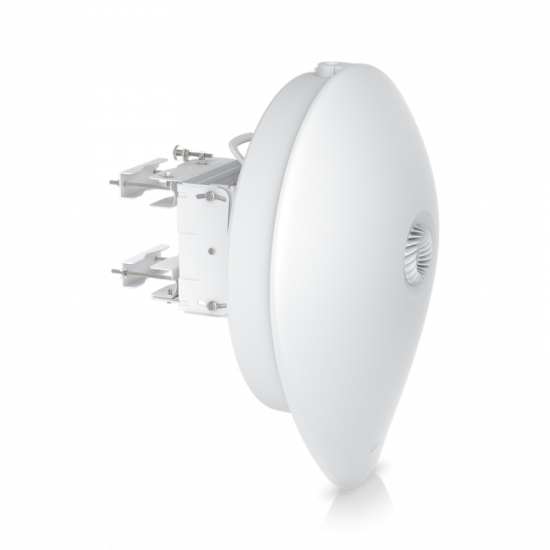

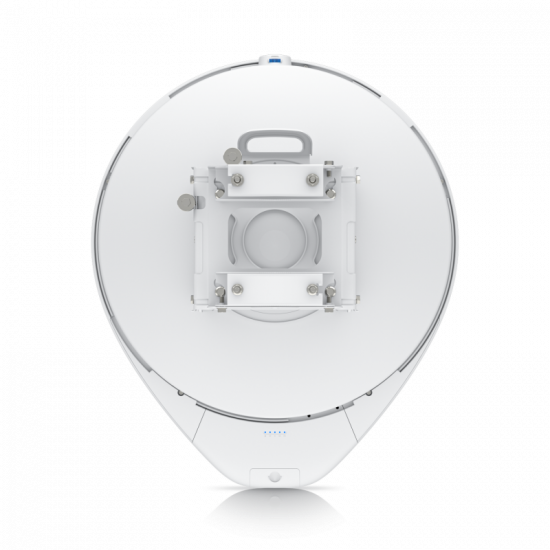

Ubiquiti airFiber 60 XR (AF60-XR) — Радиоустройство 60 ГГц для сверхдальних PtP-линий
Обзор
Ubiquiti airFiber 60 XR (AF60-XR) — это высокопроизводительное радиоустройство, работающее в диапазоне 60 ГГц и предназначенное для организации линий связи «точка-точка» (PtP) на большие расстояния. Оно обеспечивает общую пропускную способность до 5,4 Гбит/с (дуплекс 2,7 Гбит/с), что делает его идеальным выбором для магистральных каналов провайдерского класса, соединения удалённых зданий и резервирования оптоволоконных линий. Дополнительно устройство оснащено резервным радиомодулем 5 ГГц, который автоматически вступает в работу при ухудшении условий на основном канале (например, при сильном дожде), обеспечивая оперативное резервирование и бесперебойность связи. Для упрощения настройки предусмотрены встроенный Bluetooth-радиомодуль управления и GPS, что позволяет быстро развернуть линию и точно выставить антенну без подключения к компьютеру.
Ключевые особенности
Резервирование беспроводной связи на 5 ГГц — при деградации сигнала 60 ГГц (дождь, снег, туман) устройство автоматически переключается на резервный канал 5 ГГц, сохраняя связь со скоростью до 800+ Мбит/с.
Дальность действия до 15 км — благодаря высокоусиленной антенне (47 dBi) и узкой диаграмме направленности (±1°) обеспечивается стабильное соединение даже на предельных дистанциях.
Порт 10 Гбит/с SFP+ — позволяет подключать высокоскоростные оптические линии без узкого места.
Встроенный GPS — облегчает позиционирование и синхронизацию при юстировке.
Планирование линий связи при помощи ISP Design Center — облачный инструмент Ubiquiti для предварительного расчёта дальности и надёжности.
Простая настройка через Bluetooth — с помощью мобильного приложения UISP (iOS/Android) можно выполнить базовую конфигурацию и выравнивание антенны без доступа к веб-интерфейсу.
Порты, антенная система и питание
Сетевые интерфейсы:
1 × 1 Гбит/с Ethernet RJ45 (для управления или данных)
1 × 1/10 Гбит/с SFP+ (для основного трафика, поддержка оптических модулей 1G/10G)
Встроенная антенна 60 ГГц с усилением 47 dBi, ширина луча по азимуту и углу места — ±1° (2° полный), что обеспечивает предельно сфокусированный луч для максимальной дальности.
Резервная антенна 5 ГГц с усилением 26 dBi и шириной луча ±7° — для надёжного резервирования.
Питание: пассивный PoE на 4 пары (пины 1,2,4,5+ и 3,6,7,8-) или на 2 пары (4,5+; 7,8-). В комплект входит гигабитный PoE-адаптер 48 В DC, 0,65 А. Кабель питания для адаптера также входит в комплект.
Максимальное энергопотребление — 24 Вт.
Монтаж и конструкция

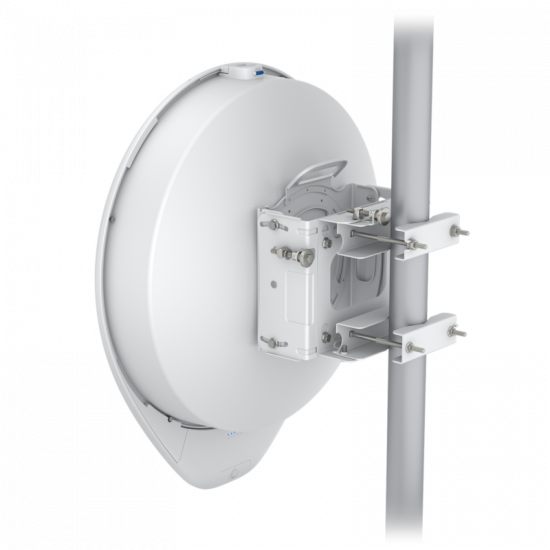

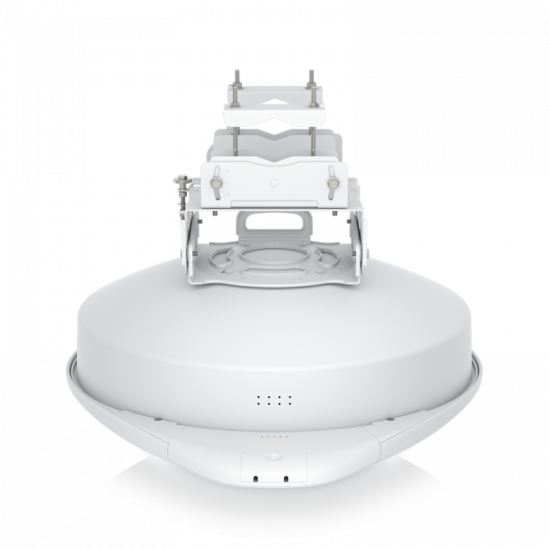

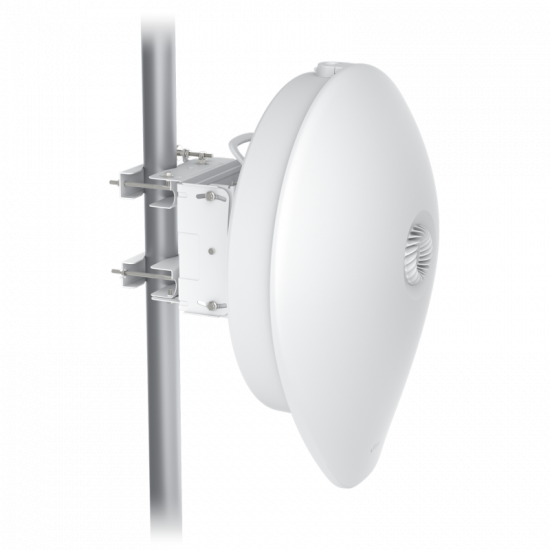

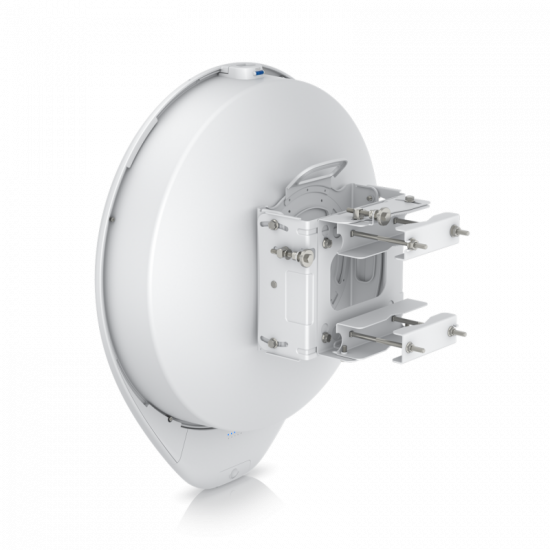

Крепление 60G Precision Alignment Mount (входит в комплект) позволяет прецизионно выставлять антенну как по азимуту, так и по углу места. Диаметр мачты от 40 до 80 мм.
Корпус из УФ-стабилизированного поликарбоната и стали, степень защиты IPX6 — полная устойчивость к сильным струям воды и пыли.
Ветровая нагрузка — 422 Н при скорости ветра 200 км/ч.
Рабочая температура от –40 до +55 °C, влажность от 5 до 95% без конденсации.

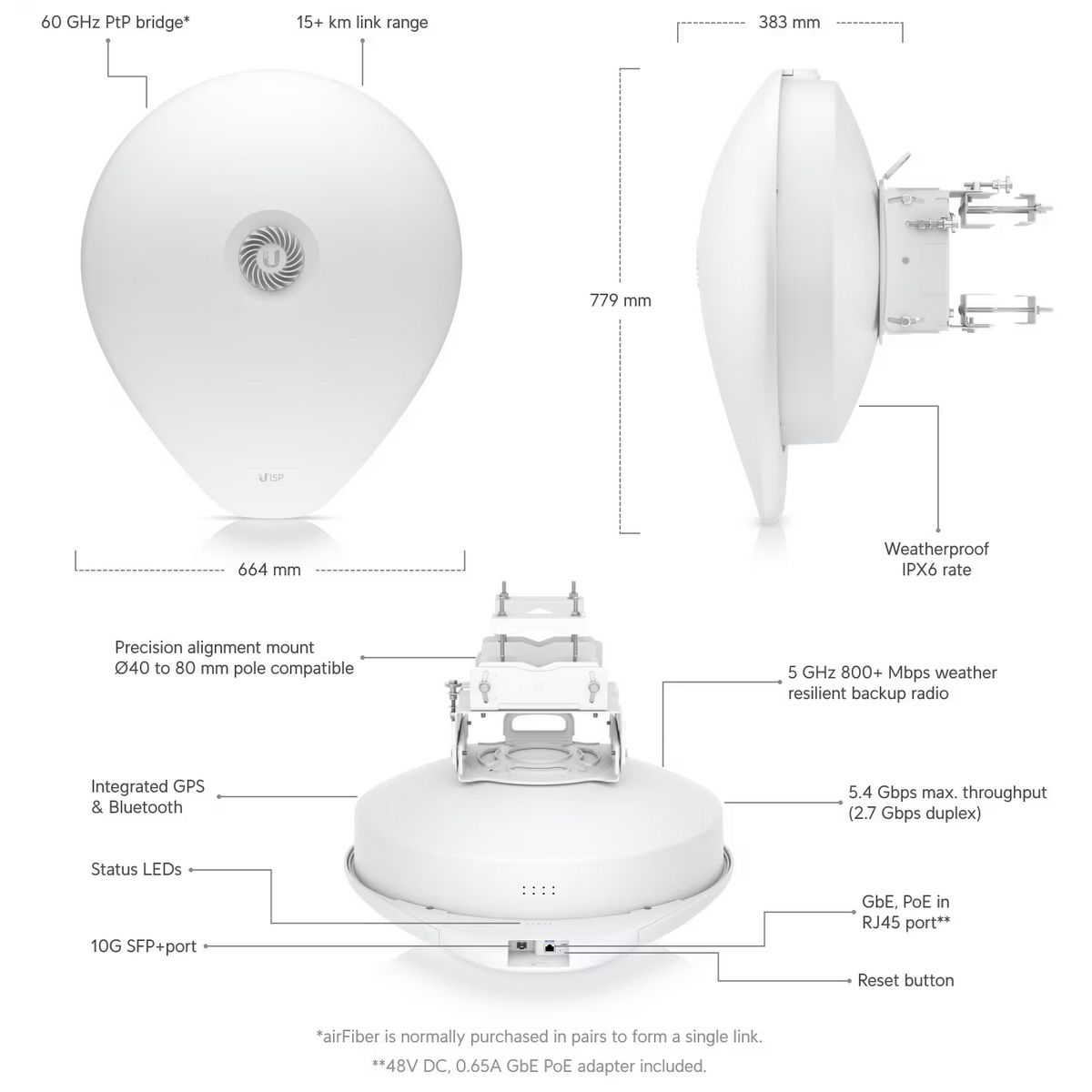

Габариты: 779 × 664 × 383 мм, вес: 8,6 кг без крепления, 13 кг с креплением.
Управление и программное обеспечение
Операционная система airOS с веб-интерфейсом (доступен через RJ45 или SFP+ после настройки IP).
Мобильное приложение UISP для настройки через Bluetooth — удобно при юстировке вдвоём.
Поддержка сервисов UISP: Ping Watchdog, NTP-клиент, обнаружение устройств, выравнивание антенны с визуальным отображением уровня сигнала.
Режим работы: только PtP (мост). Шифрование WPA2-PSK (AES).
ХАРАКТЕРИСТИКИ
Параметр Значение Артикул AF60-XR Тип устройства Радиоустройство PtP (наружное) Рабочий диапазон (основной) 57–71 ГГц (зависит от региона) Ширина канала 60 ГГц 2160, 1080 МГц Модуляция 60 ГГц 16QAM, BPSK, QPSK Коэффициент усиления антенны 60 ГГц 47 dBi Ширина луча 60 ГГц (азимут/угол места) ±1° (полный 2°) Резервный диапазон 5150–5875 МГц (5 ГГц) Ширина канала 5 ГГц 20, 40, 80 МГц Коэффициент усиления антенны 5 ГГц 26 dBi Ширина луча 5 ГГц ±7° Макс. пропускная способность (дуплекс) 2,7 Гбит/с (5,4 Гбит/с общая) Макс. дальность до 15 км Процессор Четырёхъядерный ARM Cortex A53, 1,4 ГГц ОЗУ 1 ГБ DDR3L Сетевые интерфейсы 1 × 1 Гбит/с RJ45, 1 × 1/10 Гбит/с SFP+ GPS Да Bluetooth Да (для настройки через UISP) Кнопка сброса Да Питание Passive PoE (2 или 4 пары) PoE-адаптер в комплекте 48 В, 0,65 А Gigabit PoE Кабель питания в комплекте Да (для PoE-адаптера) Макс. потребляемая мощность 24 Вт Материал корпуса УФ-стабилизированный поликарбонат, сталь Материал крепления Оцинкованная сталь Степень защиты IPX6 Ветровая нагрузка 422 Н при 200 км/ч Диаметр мачты 40–80 мм Рабочая температура от –40 до +55 °C Влажность от 5 до 95% (без конденсации) Габариты (Ш×Г×В) 779 × 664 × 383 мм Вес без крепления 8,6 кг Вес с креплением 13 кг ОС airOS Управление веб-интерфейс, Bluetooth (UISP), SNMP Шифрование WPA2-PSK (AES) Производитель Ubiquiti Inc. КОМПЛЕКТАЦИЯ
Комплектующее Количество Радиоустройство airFiber 60 XR (AF60-XR) 1 шт. Комплект для крепления (60G Precision Alignment Mount) 1 компл. PoE-адаптер (48 В, 0,65 А, гигабитный) 1 шт. Кабель питания (для PoE-адаптера, длина ~1,5 м) 1 шт. Краткое руководство пользователя 1 шт. Обратите внимание! Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений. При заказе оборудования проверяйте актуальные данные на официальных сайтах производителя.
